先前單元【振動有「振動模態」，聲音有「聲音模態」嗎？】，以一個平面環結構的分析案例，解釋說明了環結構的「振動模態」，以及空氣的「音場模態」。「結構模態振型」的物理意義是「位移模態振型」，而「音場模態振型」，則是「聲音壓力模態振型」。
這個單元同樣來看結構的「振動模態」，以及空氣的「音場模態」，不過探討結構是圓盤形的鼓鈸。可參考先前單元【如何由實驗取得結構的模態參數？】，已經介紹對圓盤形的鼓鈸結構，進行EMA以取得鼓鈸結構的模態參數，包括：自然頻率、模態振型、及模態阻尼比。

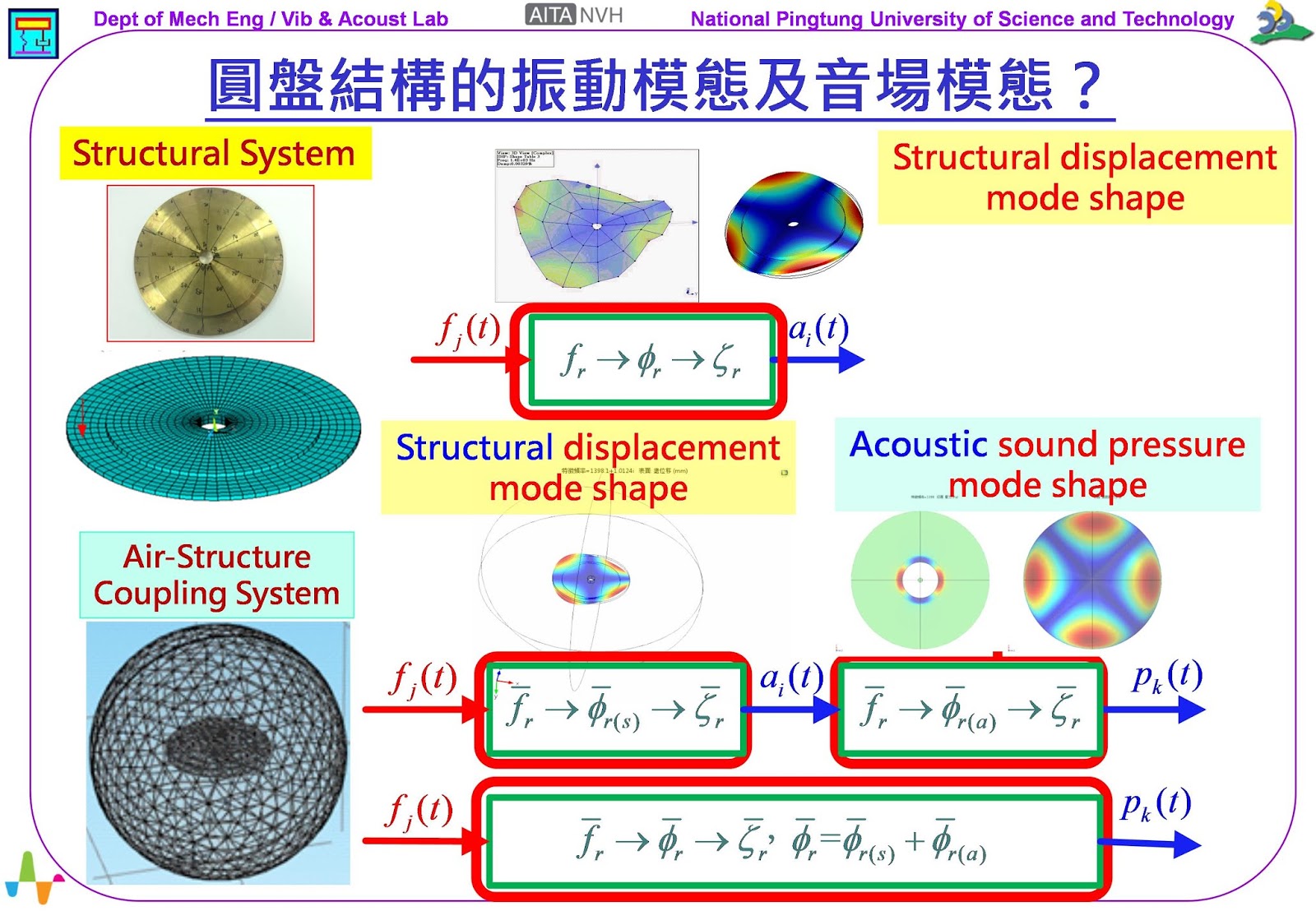

參閱圖1，鼓鈸的分析可分為：(1)單獨的結構系統分析，以及(2)結構與空氣耦合系統的分析：
1.
結構系統的模態分析：首先看的是單獨鼓鈸結構系統的模態分析，可由理論模態分析以及實驗模態分析，分別求得理論及實體結構的模態參數。其中，模態振型的物理意義是「位移模態振型」。
2.
結構與空氣耦合系統的模態分析：此分析模型除了鼓鈸外，也有空氣元素包覆鼓鈸結構，進行理論模態分析，可以解析出鼓鈸結構的「振動模態」，以及對應空氣的「音場模態」，同樣，結構「振動模態」的模態振型物理意義是「位移模態振型」(displacement
mode shape)；而，對應空氣的「音場模態」的模態振型物理意義是「聲音壓力模態振型」(sound pressure mode shape)。
在單獨的「結構系統」，有鼓鈸結構的「振動模態」。在「結構與空氣耦合系統」，除了鼓鈸結構的「振動模態」，還會有空氣的「音場模態」。
在了解了鼓鈸結構的「振動模態」及「音場模態」，參閱圖2，是對鼓鈸進行敲擊實驗，分別由實驗及分析取得鼓鈸的「聲音頻譜」，討論如下：
1.
實驗量測聲音頻譜：圖2右下方，顯示的是實際敲擊鼓鈸，量測到的聲音功率頻譜(sound power spectrum)。頻譜曲線的波峰，對應的是結構的振動模態，波峰對應的頻率，就是結構的「自然頻率」。
2.
理論分析聲音頻譜：針對鼓鈸結構與空氣耦合系統的模擬分析，圖2右上方，顯示的是模擬分析求得的聲音頻譜。可以觀察模擬分析與實驗量測的聲音頻譜，在波峰頻率以及頻譜曲線趨勢大致對應吻合。
3.
結構模態之位移模態振型：在聲音頻譜曲線中，每一個波峰，代表是每一個振動模態，都有其自然頻率及模態振型，結構的模態振型物理意義是位移模態振型。
4.
音場模態之聲音壓力模態振型：對應於每一個結構振動模態，由音場分析，也可觀察得到空氣的「音場模態」，而其模態振型物理意義是「聲音壓力模態振型」。
圖3是此圓盤鼓鈸結構的聲音響應以及其對應的「振動模態」與「音場模態」之彙整，討論如下：
1.
聲音頻譜：圖3下方呈現的是鼓鈸敲擊的聲音頻譜，可觀察出模擬分析與實驗量測對應大致吻合，從頻譜曲線的趨勢，到各個波峰的模態，都有一致的對應關係。
2.
結構的振動模態：聲音頻譜中的波峰，代表的是每個結構的「振動模態」。波峰對應的頻率，就是模態的自然頻率，每個模態的圖示動畫可看出，不同的模態，「結構位移模態振型」有不同的振動形態。【如何解讀典型圓形平板的模態振型？】、【如何解讀自由邊界圓形平板的模態振型？】
3.
空氣的音場模態：在結構與空氣耦合系統的分析，可以由空氣元素的壓力分佈得到每個模態對應的「空氣音場模態」，其模態振型物理意義是：「聲音壓力模態振型」。圖3的音場模態，分別有空氣周圍分布圖，以及沿著圓盤的剖視圖。可以觀察音場模態的特徵與振動模態有對應的關係。
統整一下本單元的重點：
1.
鼓鈸圓盤結構的振動模態及音場模態：從分析模型來說，單獨的結構系統，只可觀察到結構的「振動模態」。結構與空氣耦合系統，則可區別出結構的「振動模態」，以及空氣的「音場模態」。
2.
模態振型的物理意義：「結構振動模態」之「模態振型」，是「位移模態振型」。「空氣音場模態」之「模態振型」，是「聲音壓力模態振型」。
3.
鼓鈸的聲音頻譜：觀察敲擊聲音的聲音功率頻譜，可看出有多個峰值頻率，也就是聽感上，是多個頻率的組成。
4.
聲音頻譜的波峰對應之模態：由聲音頻譜的波峰對應的頻率，可以知道就是結構模態的「自然頻率」。每個模態都有其對應的結構之「位移模態振型」，以及空氣音場之「聲音壓力模態振型」。
本單元再一次以鼓鈸圓盤結構為例，探討了結構的振動模態以及空氣的音場模態。解釋說明了圓盤鼓鈸結構的「振動模態」，以及對應之空氣的「音場模態」。在「結構模態振型」的物理意義是「位移模態振型」，而「音場模態振型」，則是「聲音壓力模態振型」。希望由此案例的探討，讀者能夠區別「振動模態」及「聲音模態」的差異。
以上個人看法，請多指教！
王栢村
2019.02.12
