這個單元的主題，來探討：「衝擊鎚」的不同材質「衝擊頭」，對EMA有甚麼影響？其中，EMA就是「實驗模態分析」(experimental modal analysis, EMA)，也可以稱為「模態試驗/測試」(modal testing)。 簡單的說：EMA是一種實驗方法，主要在求得結構的「模態參數」，包括：「自然頻率」、「模態振型」及「模態阻尼比」。 在先前單元已有相關主題的探討，讀者可參閱：#23：【甚麼是【實驗模態分析】？What is

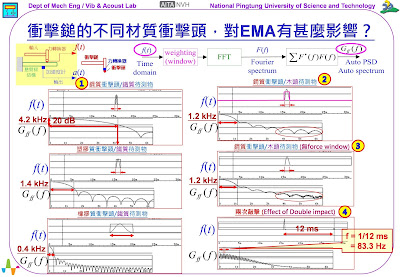

'Experimental Modal Analysis' (EMA)？】、#24：【如何量測得到結構的頻率響應函數？】、#192：【EMA系列：如何進行實驗模態分析？】。 參閱圖示左上方，對ㄧ個結構進行EMA，常採用的「激振源」 (excitation source)，就是「衝擊鎚」(impact hammer)，同時，以「加速度規」(accelerometer)，量測如圖示懸臂樑受衝擊力後的結構「加速度」a(t)響應。 這個單元著重在瞭解「衝擊鎚」的構造及其實務的應用。 首先，參閱圖示左上方，一個中型、常見的「衝擊鎚」形狀外觀，確實就像是一根榔頭/鐵鎚。能夠量測到「衝擊力」f(t)，主要是有一個「力轉換器」(force...
